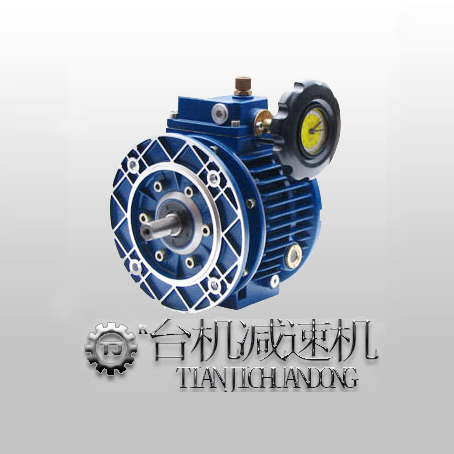

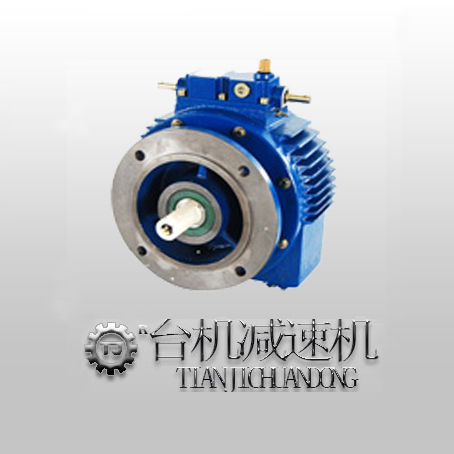

名稱： JWB摩擦式無級變速機生產廠家,JWB機械式無級變速機價格
分類： 無極變速機
詳細介紹：
東莞臺機減速機公司生產銷售的JWB摩擦式無級變速機,JWB機械式無級變速機主要由壓緊的主動裝置、摩擦傳動機構、調速控制機構組成。JWB摩擦式無級變速機,JWB機械式無級變速機（1）帶錐度的主動輪和壓盤（2）被一組碟形彈簧（3）壓緊，輸入軸（4）與主動輪用鍵聯接，而組成壓緊的主動裝置，一組帶錐度的行星摩擦輪（5）內側夾在壓緊的主動輪和壓盤之間，外側夾在帶錐度的固定環（6）和調速凸輪（7）之間，而組成摩擦副；當壓緊的主動裝置運轉時，摩擦輪就做純滾動，由于固定環和調速凸輪不動，因此，摩擦輪在自轉的同時作公轉運轉，通過行星摩擦輪的中心軸及滑塊軸承（8）而帶動行星架（9）轉動。手輪（10）帶動調速凸輪改變角向位置的同時，調速凸輪的端面曲線經平面彈子夾（11）和固定凸輪（12）的端面曲線作用，使調速凸輪產生軸向移動，從而均勻改變調速凸輪和固定環之間的間隔，使錐度行星摩擦輪產生徑向移動。最后均勻地改變了行星摩擦輪與主動輪、壓盤及固定環、調速凸輪摩擦處的工作半徑，實現穩定的無級變速。
JWB摩擦式無級變速機,JWB機械式無級變速機廣泛應用于食品機械、化工機械、印刷機械、造紙機械、紡織機械、橡膠機械、塑料機械、陶瓷機械、制藥機械及各種工作生產流水線中的要求工藝參數多變和速度連續變化的場合，還具備了在新產品試制過程中探求機器最佳的工作速度。

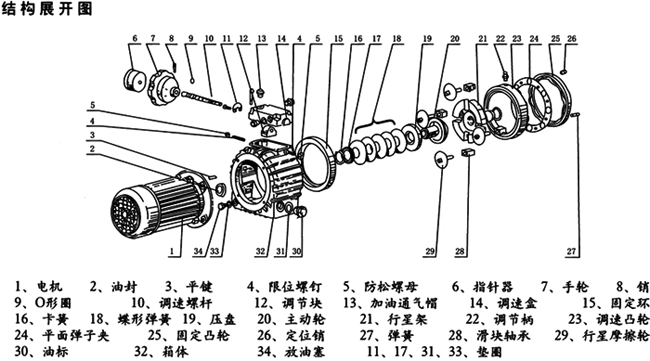

以下是JWB摩擦式無級變速機,JWB機械式無級變速機結構圖及型號標記
